Антенные системы
для подвижной радиосвязи

Разработка и серийное производство фазированных антенных систем (ФАС) и панельных антенн для сетей ШПД CS-OFDMA. Произведено и поставлено более 1000 антенн всех типов и 800 комплектов крепления.

// Технические характеристики

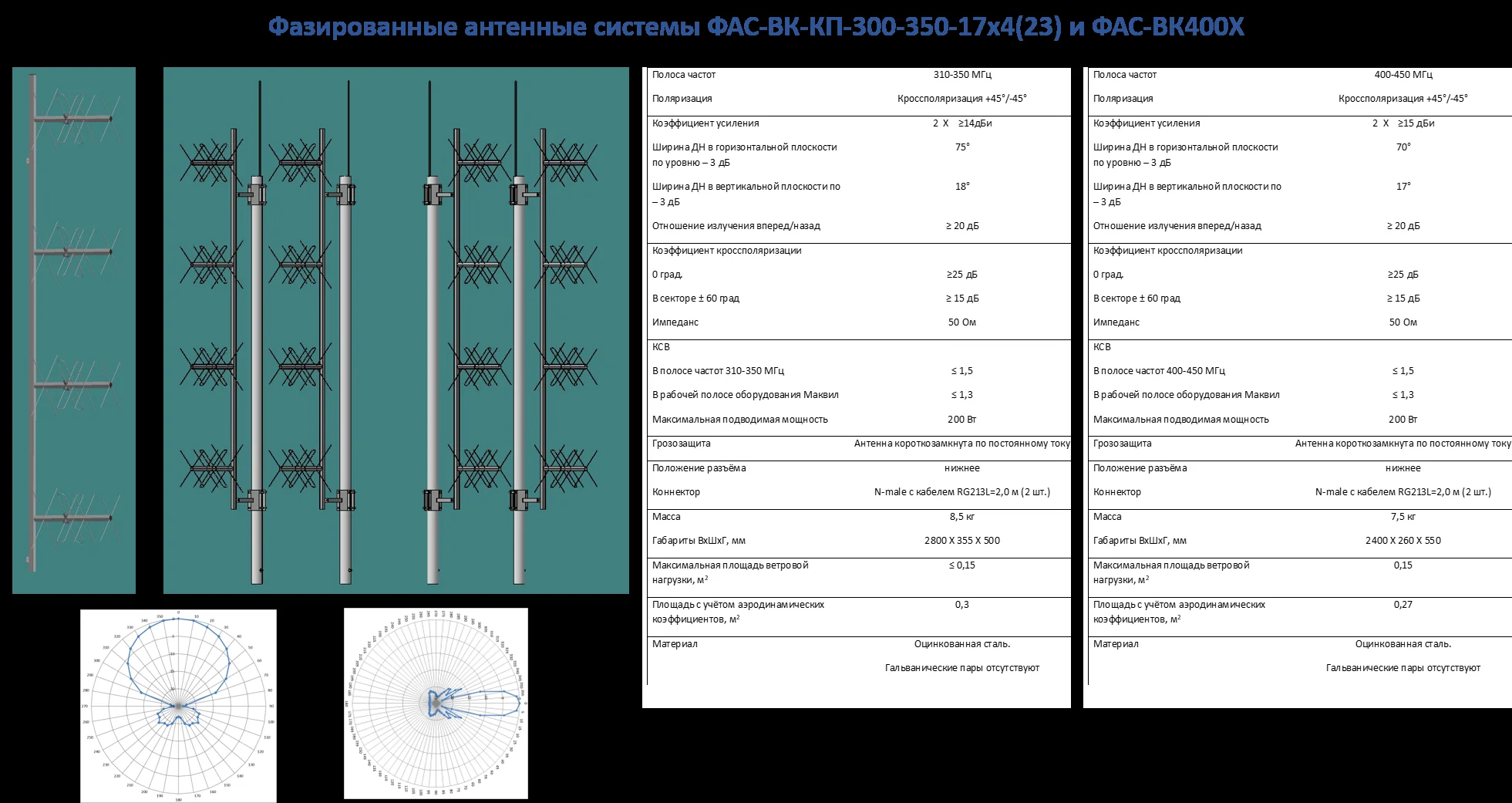

Фазированные антенные системы ФАС-ВК

ФАС-ВК-КП-300-350-17×4(23) · 310–350 МГц | ФАС-ВК400Х · 400–450 МГц

// Технические характеристики

Панельные антенны серии

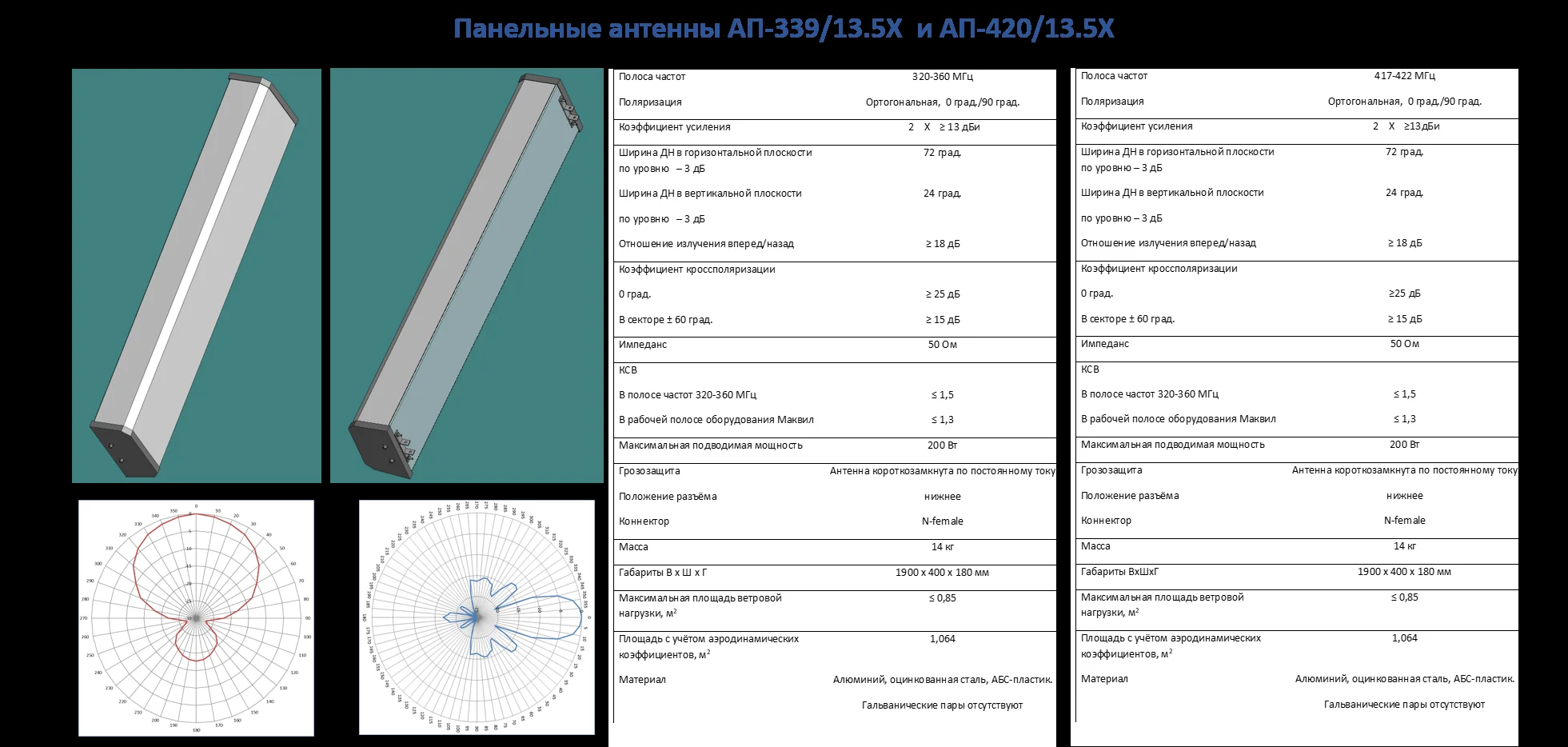

Панельные антенны АП-339/13.5Х и АП-420/13.5Х

АП-339/13.5Х · 320–360 МГц | АП-420/13.5Х · 417–422 МГц

// Производство и монтаж

Реализованные поставки

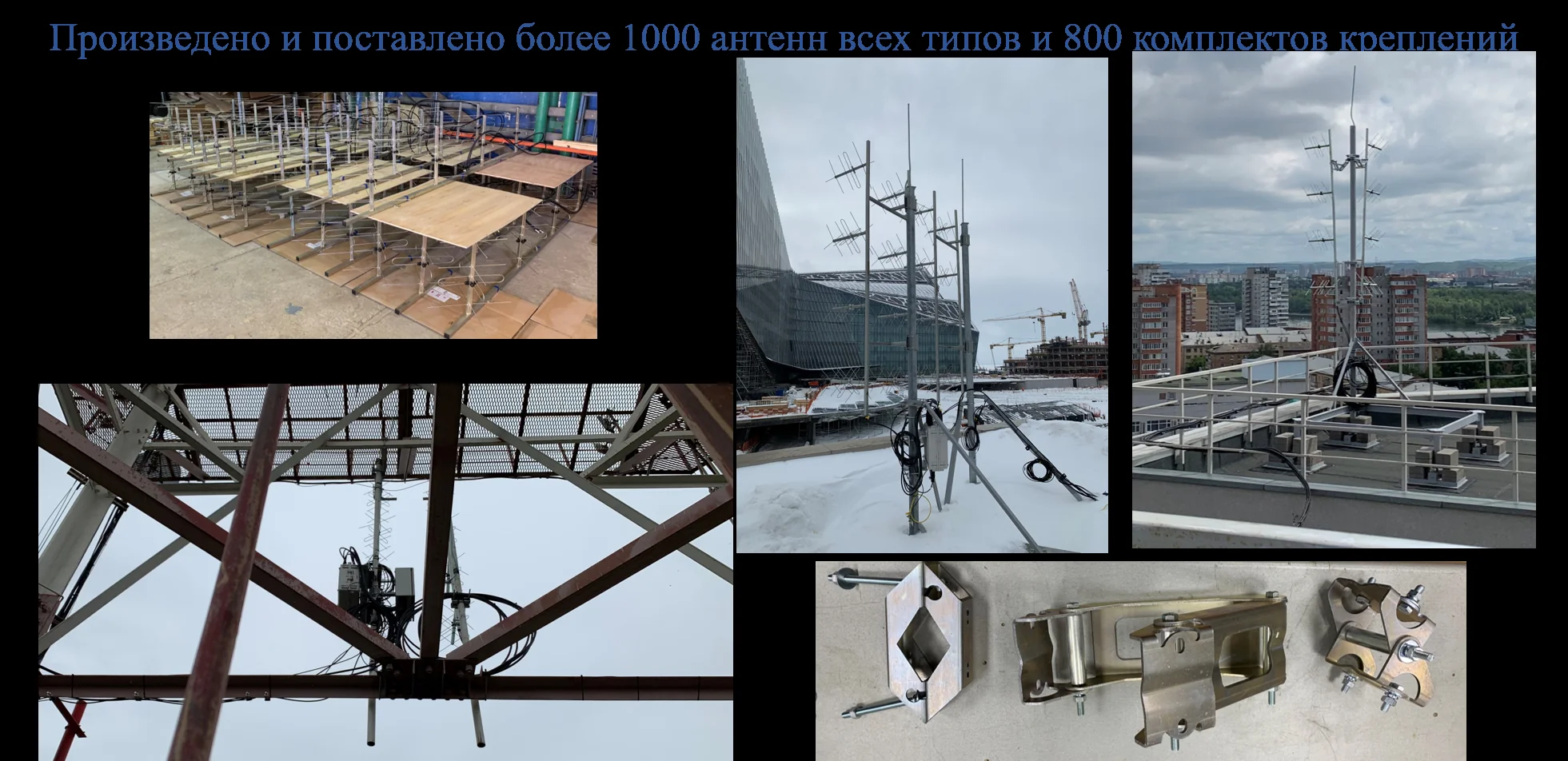

Произведено и поставлено более 1000 антенн всех типов и 800 комплектов крепления

Более 1000 антенн всех типов · 800 комплектов крепления

// Собственные разработки

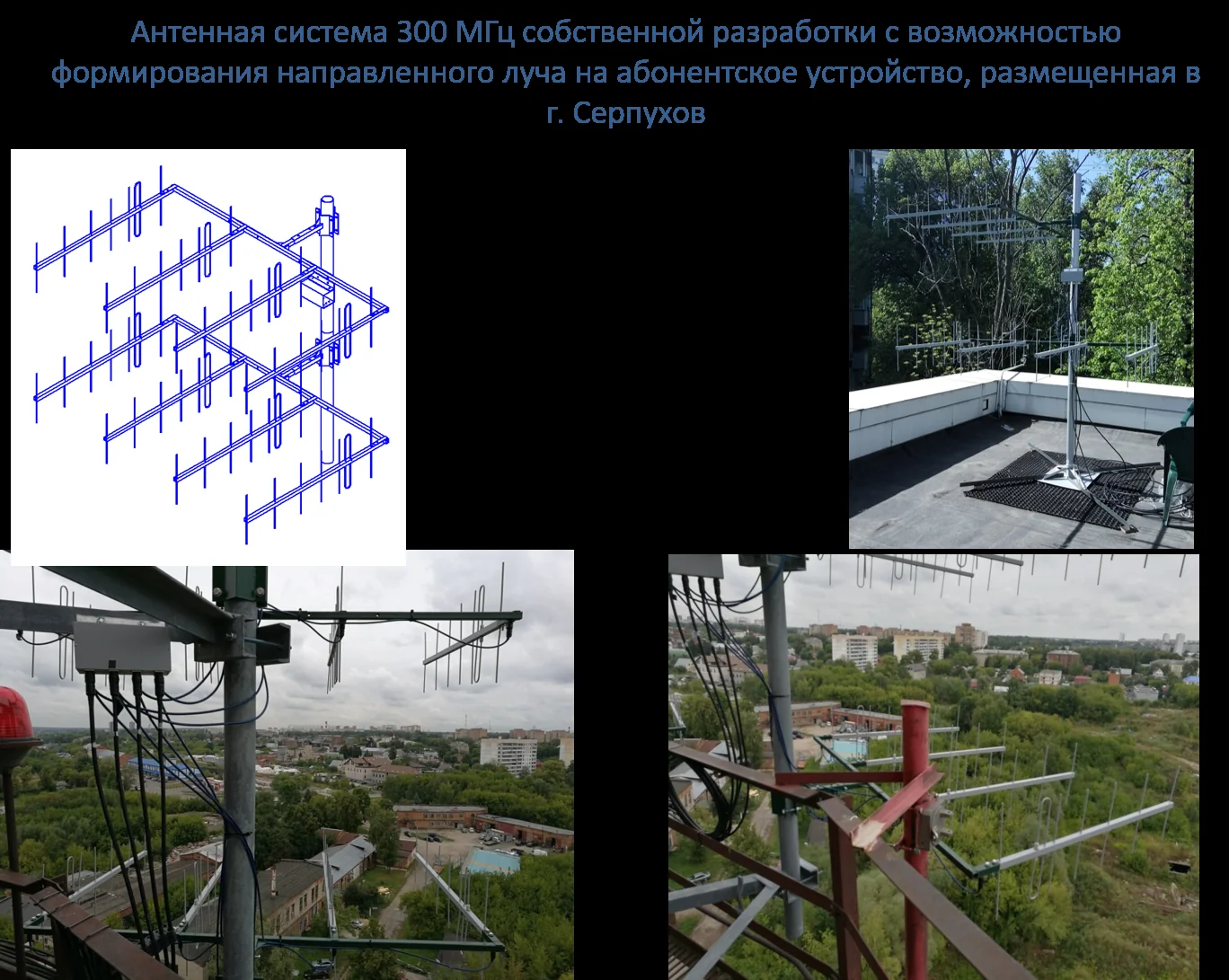

Антенная система 300 МГц — г. Серпухов

Антенная система 300 МГц собственной разработки с формированием направленного луча — г. Серпухов

ШДН горизонт. 18° · вертикал. 30° · КУ 22 дБ · г. Серпухов

// Деятельность

Решения и компетенции

От разработки отдельного радиотехнического узла до комплексного проектирования, интеграции и сопровождения сети.

СвязьАнтенныЭМСРадиомониторинг

📡

Антенные системы для подвижной радиосвязи Подробнее →

Разработка и производство панельных антенн, фазированных антенных систем (ФАС) и антенных систем с круговой поляризацией для роутеров Wi-Fi и ШПД CS-OFDMA.

🔇

Устройства подавления помех Подробнее →

Разработка и производство радиотехнических устройств подавления помех (УПП) РЭС на базе технологий ПАВ-фильтрации в диапазоне 300 МГц.

📊

Оценка ЭМО и условий ЭМС

Теоретическая и инструментальная оценка электромагнитной обстановки и условий электромагнитной совместимости РЭС различного назначения, в том числе перспективных радиотехнологий.

🗺️

Планирование радиопокрытия

Расчет зон действия базовых станций подвижной радиосвязи и планирование «радиопокрытия» с учётом рельефа местности и городской застройки.

🚐

Мобильные базовые станции Подробнее →

Проектирование и создание мобильных базовых станций подвижной радиосвязи (CS-OFDMA) и измерительных лабораторий на базе автомобилей Mercedes-Benz Sprinter.

📻

Комплексы удалённого радиомониторинга Подробнее →

Разработка и поставка комплексов дистанционного радиомониторинга ЭМО. Спектральный анализ сигналов в диапазоне 0,7–6 ГГц, обнаружение источников радиопомех.

🏗️

Антивандальные телекоммуникационные шкафы Подробнее →

Российское производство климатических напольных и подвесных шкафов с интеллектуальной адаптивной климатической системой. Более 2900 единиц поставлено.

🚁

Противодействие диверсионно-террористическим актам с применением БВС на объекте защиты Подробнее →

Проведение работ по защите объектов от несанкционированного применения беспилотных воздушных судов. Разработка систем обнаружения и подавления БВС.

🛡️

Специальные радиотехнические средства

Разработка и производство специальных радиотехнических средств, включая комплексы радио и радиотехнической разведки «Горизонт».

// Система связи

CS-OFDMA — ключевая технологическая платформа

Комплексная система профессиональной радиосвязи для объектов, где критичны управляемость, покрытие и собственная инфраструктура связи.

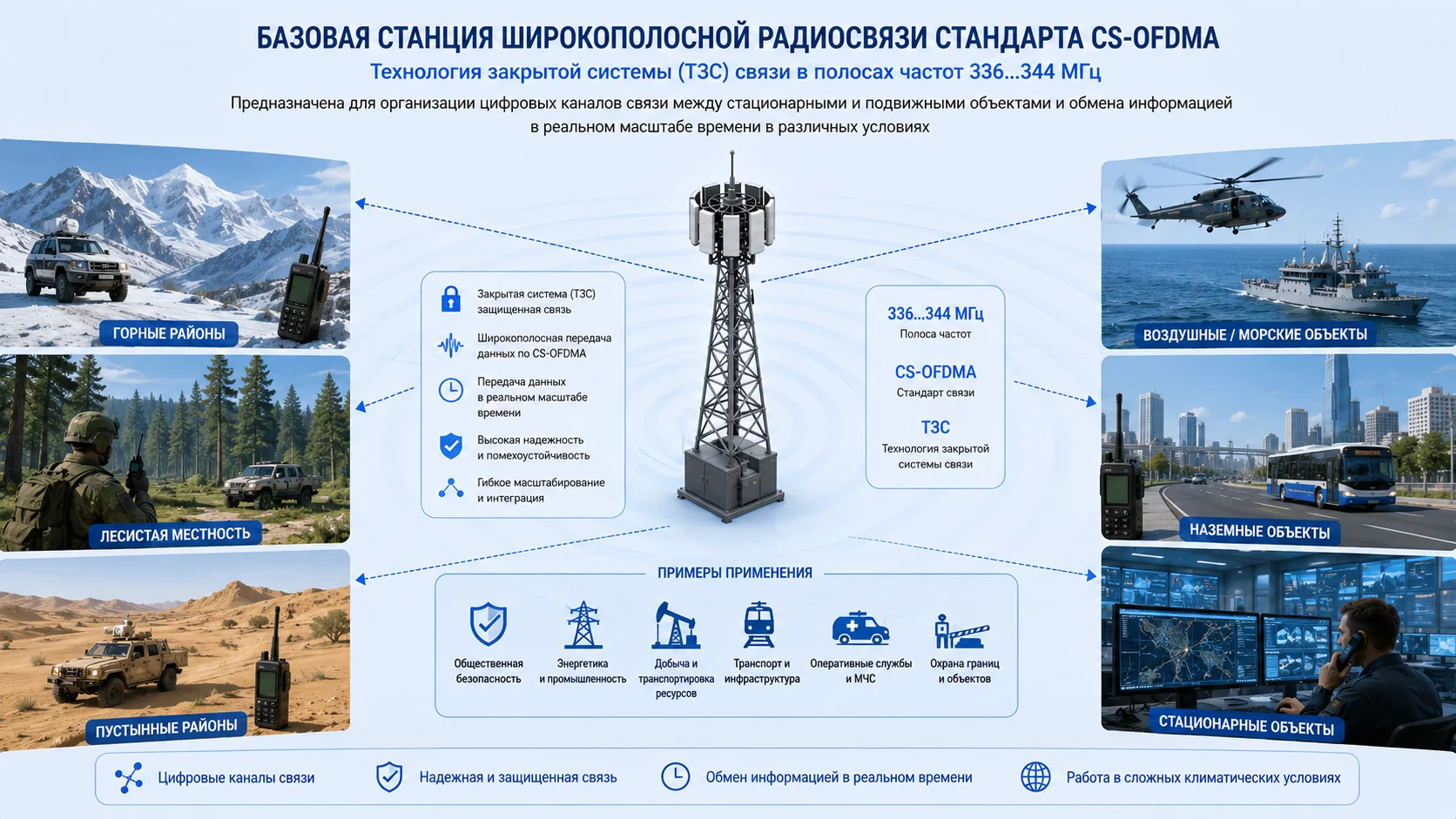

Базовая станция CS-OFDMA — общая схема технологии

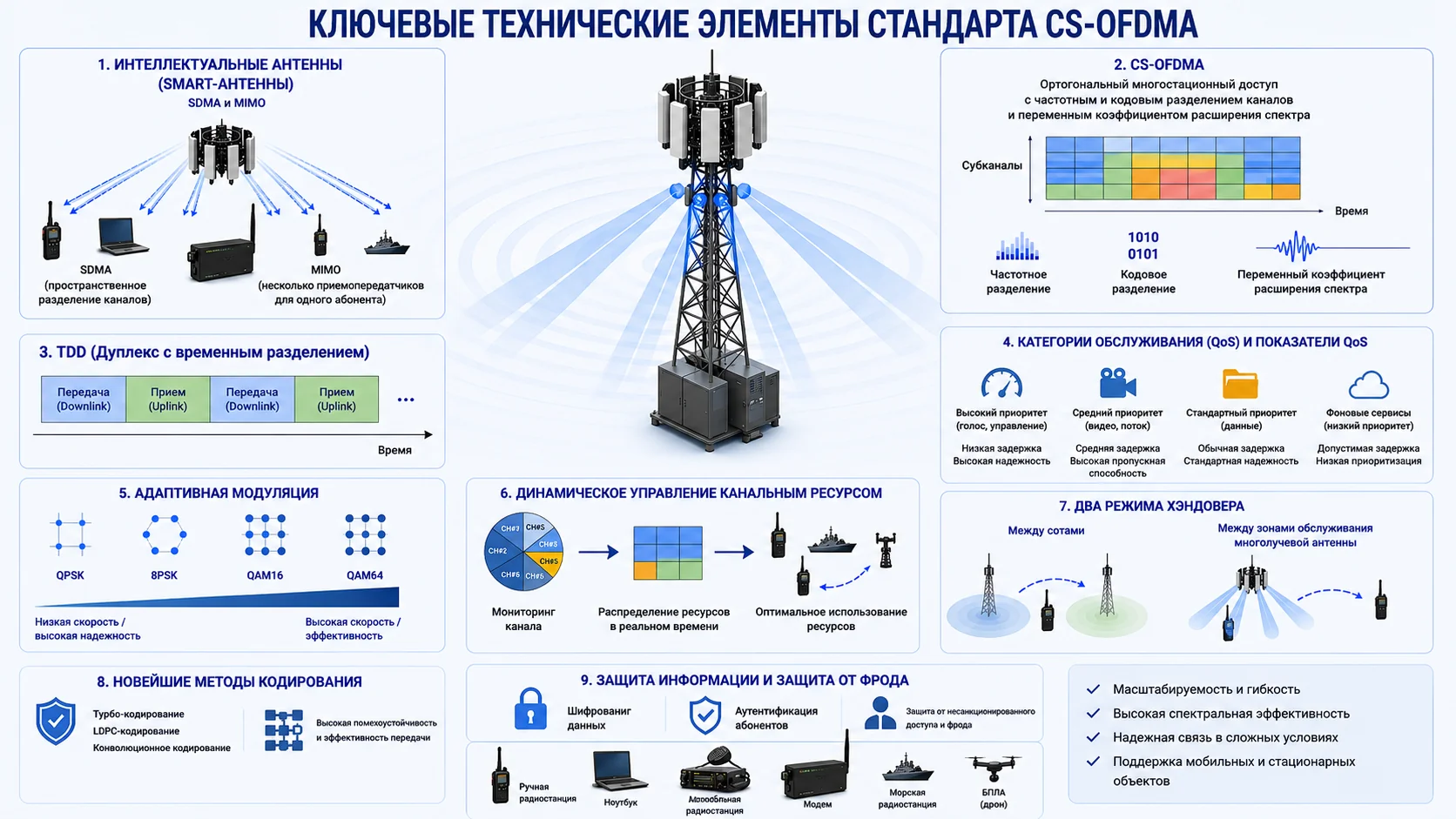

Ключевые технические элементы стандарта CS-OFDMA

Профессиональная защищённая связь нового поколения

Гибридная технология доступа, объединяющая преимущества OFDMA и CDMA. Режим «точка-многоточка» обеспечивает централизованное управление сетевыми ресурсами, эффективное групповое оповещение и масштабируемую голосовую связь.

Ключевые особенности: интеллектуальные смарт-антенны, SDMA/MIMO, адаптивная модуляция QPSK/8PSK/QAM16/QAM64, динамическое управление канальным ресурсом, два режима хэндовера, шифрование AES-256 / ГОСТ Р 34.12.

4 000

Одновр. абонентов

200

Дуплексных каналов

Групп одновременно

<300мс

Задержка PTT

99.9%

Доступность

<30мс

Задержка передачи

Ядро сети обслуживает от 1 до 300 базовых станций. Включает следующие программно-аппаратные компоненты:

SAG

Шлюз агрегации служб

Управление вызовами, мобильностью, ресурсами и дополнительными услугами. Центральный узел коммутации сети.

HLR

Опорный регистр местоположения

Хранение информации об абонентах, обработка запросов аутентификации, поддержка различных протоколов интерфейса.

iM5000

Сервер управления сетью

Управление всеми элементами сети: волоконно-оптическими БС, элементами базовой сети и пользовательскими терминалами.

DCS

Мультимедийная транкинговая система

Транкинговая диспетчеризация, диспетчеризация данных и отображение местоположения абонента (чип ГНСС).

iMC

Служба коротких сообщений

Оборудование базовой сети для приёма/передачи и хранения коротких сообщений между абонентами сети.

STAT

Сервер рабочих показателей

Анализ и запрос собранных данных шлюзов и БС для помощи менеджерам в оптимизации сети.

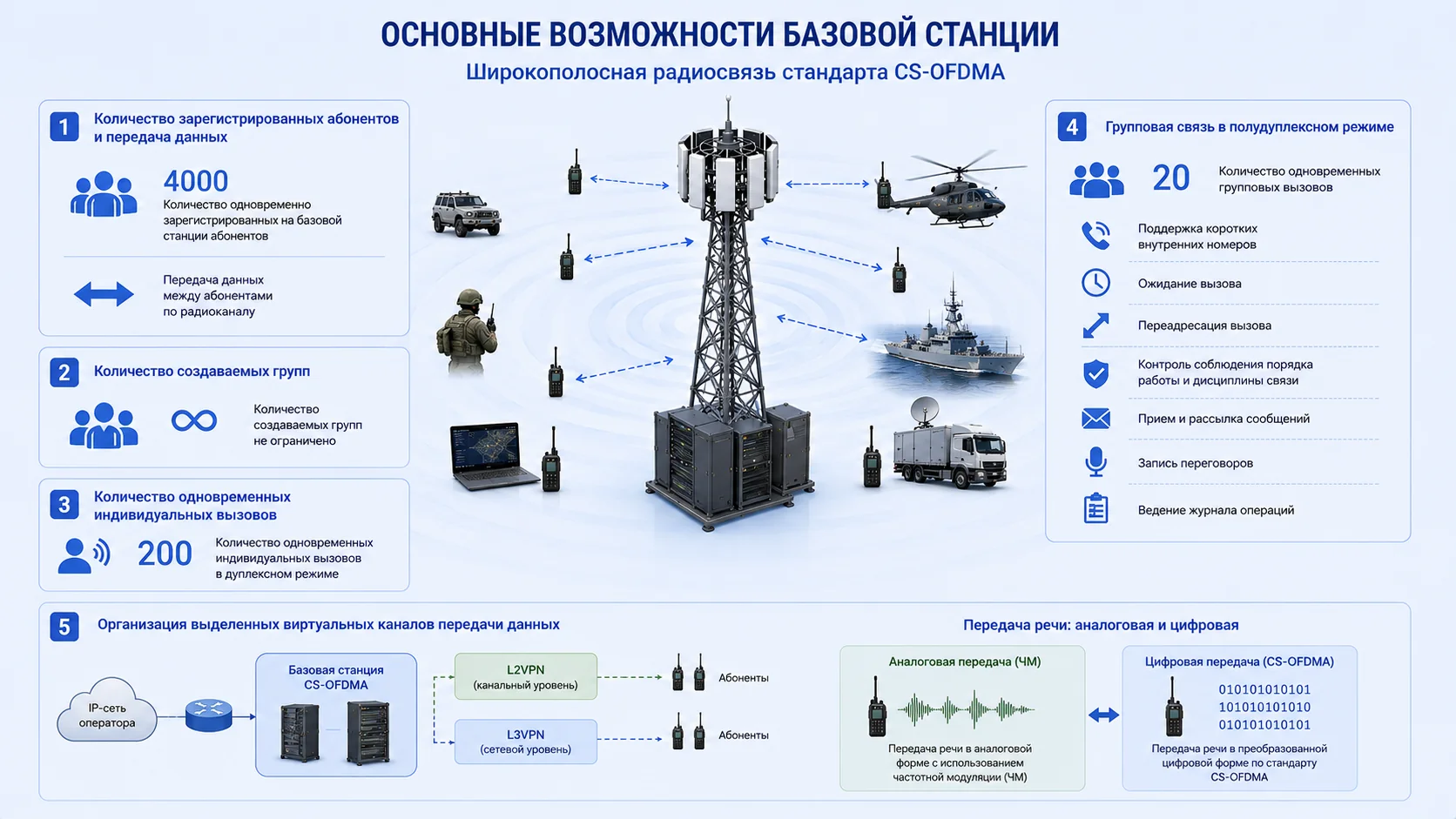

Основные возможности базовой станции CS-OFDMA

Параметры радиоизлучения БС

Полоса радиочастот	336–344 МГц
Канальный разнос	1 МГц × N (N=1…5)
Метод доступа	CS-OFDMA (128 поднесущих, 8 подгрупп по 16 наборов)
Вид модуляции	QPSK / 8PSK / 16QAM / 64QAM (адаптивная)
Режим дуплексирования	Временной TDD
Асимметрия каналов	1:7 / 2:6 / 3:5 / 4:4 / 5:3 / 6:2 / 7:1
Длина кадра	10 мс (стандарт) / 5 мс (укороченный)
Разнос поднесущих	7,8125 кГц (1МГц / 128)
Число абонентов на БС	до 4 000 одновременно
Дуплексных каналов	200 одновременных
Групп одновременно	20 (полудуплекс, PTT)
Работа без БС (DMO)	Прямая связь при прямой видимости

Ключевые возможности

До 4000 одновременно зарегистрированных абонентов, передача данных по радиоканалу

Неограниченное количество создаваемых групп — каждая изолирована и настраивается независимо

200 одновременных индивидуальных вызовов в полнодуплексном режиме

20 одновременных групповых вызовов в полудуплексном режиме (PTT <300 мс)

VPN L2/L3 — выделенные виртуальные каналы передачи данных разного уровня

Одновременная работа в аналоговом (ЧМ) и цифровом (CS-OFDMA) режимах

Поддерживаемые диапазоны: 336–344 МГц, 400–430 МГц, 1785–1805 МГц

Иерархический принцип разграничения прав доступа, матрица доступа для групп

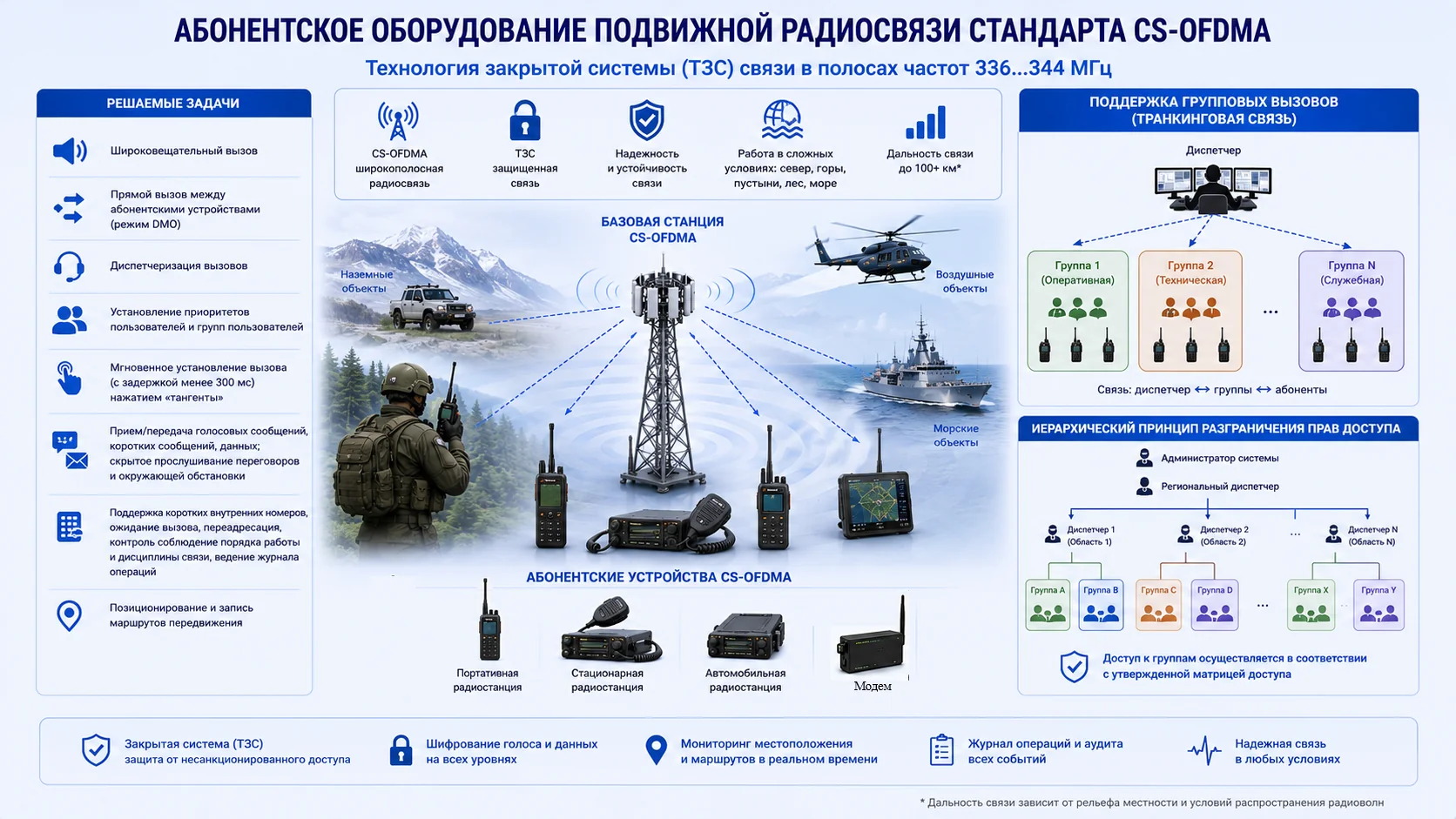

Абонентское оборудование подвижной радиосвязи стандарта CS-OFDMA

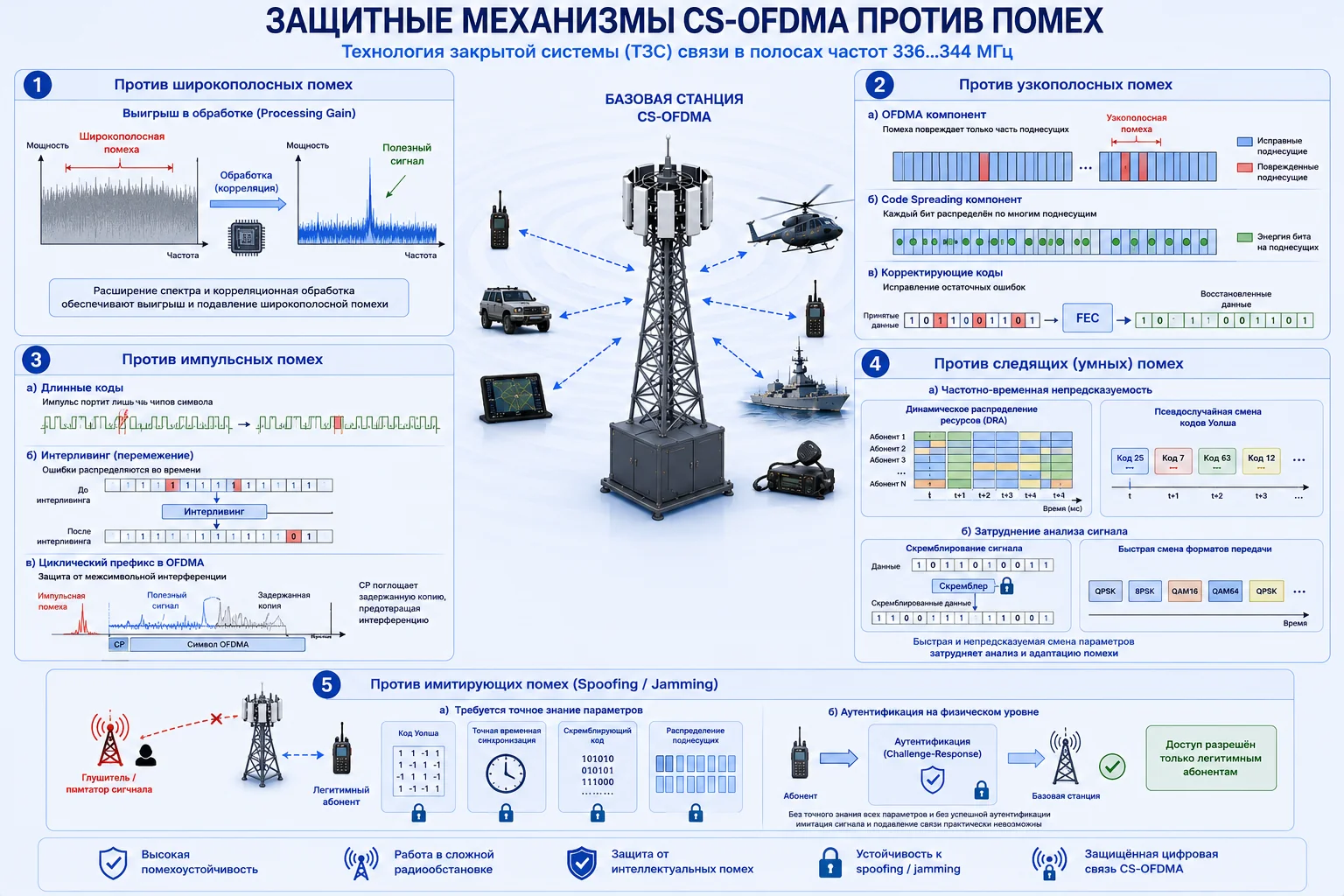

Защитные механизмы CS-OFDMA против помех

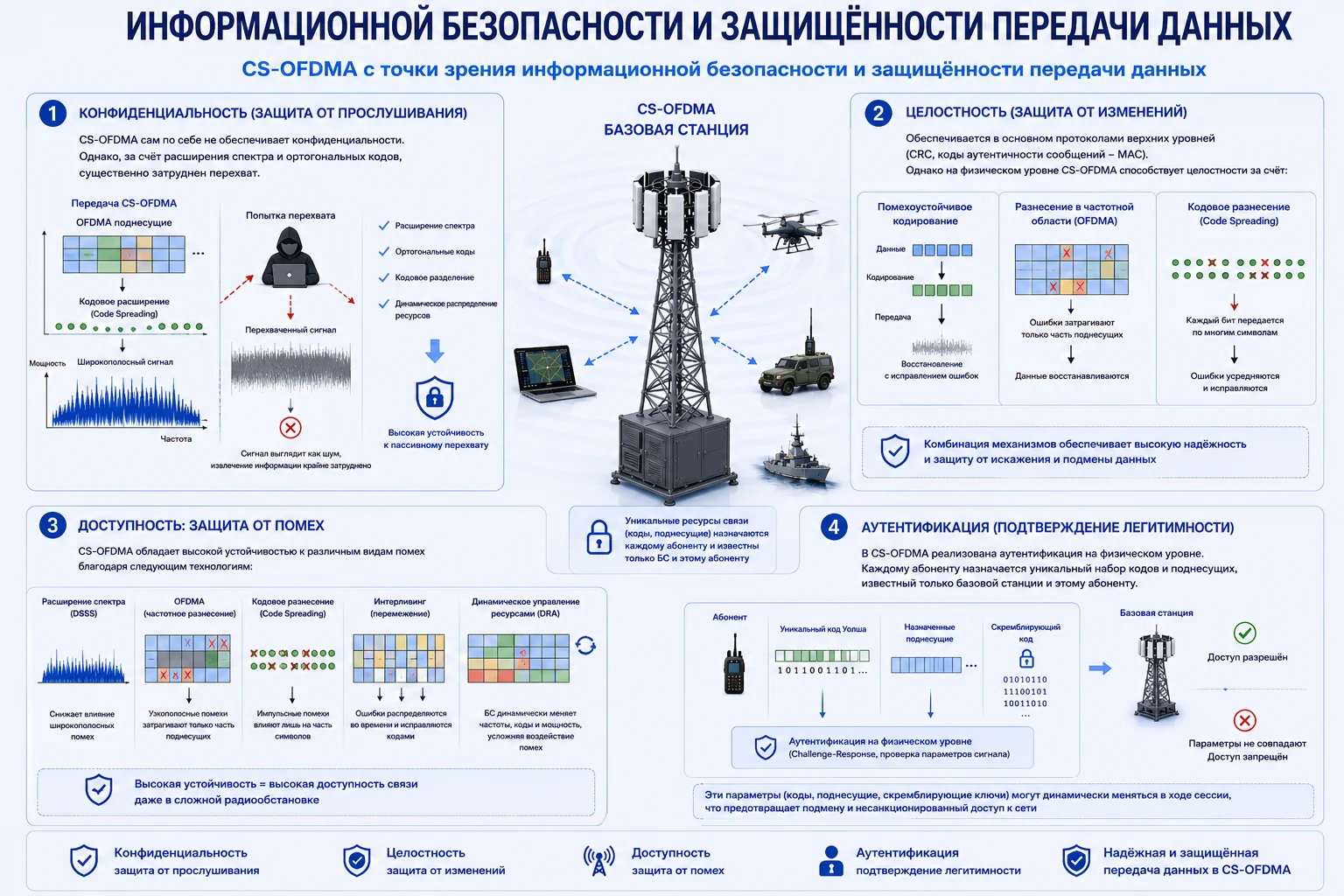

Информационная безопасность и защищённость передачи данных CS-OFDMA

Собственная сеть связи — стратегический инструмент управления критической инфраструктурой. Независимость от публичных операторов, полный контроль над радиоресурсом.

✓ Собственная сеть CS-OFDMA

✓Равномерное и гарантированное покрытие без мёртвых зон

✓Минимальные задержки <30 мс, приоритет критичного трафика

✓Защищённый цифровой периметр данных — данные не покидают сеть

✓Централизованное диспетчерское управление из единой точки

✓Отсутствие перегрузок — нет конкуренции с публичными абонентами

✓Индивидуальная конфигурация сот под конкретный объект

✓Оперативное управление РПДУ, перестройка при помехах

✓Резервирование и отказоустойчивость 24/7 — доступность 99,9%

✗ Сеть общего пользования

✗Нестабильный сигнал, зоны плохого покрытия

✗Высокие задержки, прерывания связи

✗Данные проходят через инфраструктуру оператора

✗Отсутствие диспетчерского управления

✗Перегруженные общие ресурсы в критических ситуациях

✗Стандартное покрытие оператора, не адаптировано под объект

✗Радиопомехи от сторонних источников

✗Зависимость от доступности сети оператора

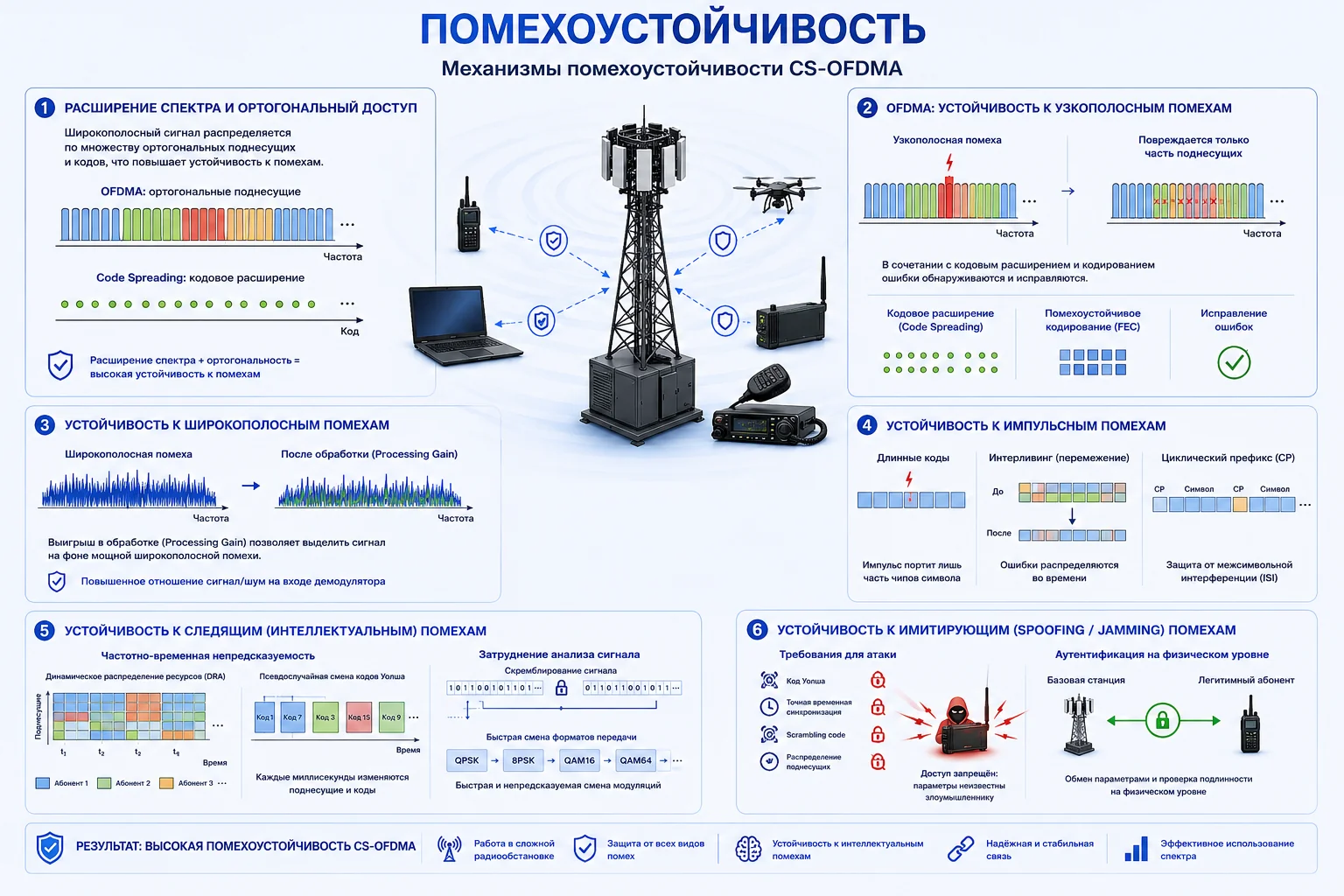

Помехоустойчивость — механизмы помехоустойчивости CS-OFDMA

// Продуктовый портфель

Оборудование и разработки

Собственные аппаратные решения НПП ИРТ для радиодоступа, антенных систем, ЭМС и телекоммуникационной инфраструктуры.

Панельные антенны

Серийное производство панельных антенн АП-339/13.5Х и АП-420/13.5Х для сетей подвижной радиосвязи. Высококачественные направленные антенные системы российского производства.

Тип: панельные направленные антенны

Серия: АП-339/13.5Х, АП-420/13.5Х

Произведено и поставлено: более 1000 антенн

800 комплектов крепления поставлено

Фазированные антенные системы (ФАС)

Разработка и производство фазированных антенных систем для ШПД CS-OFDMA с возможностью управления диаграммой направленности. Применяются в мобильных БС.

ФАС-ВК-КП-300-350-17х4(23)

ФАС-ВК400Х-16

Диапазон: 300–400 МГц

Комплекс дистанционного радиомониторинга ЭМО

Спектральный анализ сигналов в диапазоне радиочастот от 0,7 до 6 ГГц. Время анализа до 15 поддиапазонов шириной 100 МГц — 3 секунды.

Дальность (WiFi 2 ГГц, h=2м, 23дБм): до 20 км

Дальность (WiFi 5 ГГц, h=2м, 31дБм): до 10 км

Дальность (GSM-900 БС, h=30м, 60дБм): до 30 км

Дальность (GSM-1800 БС, h=30м, 60дБм): до 25 км

УПП на базе ПАВ-фильтров

Устройства подавления помех РЭС системы ШПД CS-OFDMA. Разработаны технические требования к фильтрующим элементам на базе технологии поверхностной акустической волны.

Диапазон: 300 МГц

Технология: ПАВ-фильтрация

Партнёр: ООО «НПП «Техно-ПАРК»

Произведено: 100 устройств

// Перспективное направление

Комплекс «Горизонт»

Комплекс радио и радиотехнической разведки для автоматического обнаружения, первичного технического анализа и регистрации радиосигналов (БПЛА, БПМК, РЛС, РЭБ, РЛС КББ) в полосе 200–6000 МГц.

Демонстрационный образец включает антенную систему и универсальный блок обнаружения, регистрации и управления. Поддерживает наземное и воздушное исполнение (размещение на БПЛА).

↗ ПОДРОБНЕЕ

400 МГц / наземн.

20 км

Высота подвеса: 10 м

400 МГц / воздушн.

40 км

Высота подвеса: 10 м

На БПЛА / 400 МГц

50 км

Высота подъёма: 50 м

Мощность источника

0,25 Вт

Прямая видимость

Обнаружение БЭК/БВС по излучениям терминалов Starlink

Демонстрационный образец изделия для автоматического обнаружения безэкипажных катеров и беспилотных воздушных судов с определением пеленга по излучениям терминалов спутниковой связи Starlink.

Дальность обнаружения терминала Starlink: до 15 км

Точность определения пеленга: 2 градуса

СПО на основе ИИ для анализа данных и формирования сигнала «Тревога»

Носимое исполнение; адаптируется для кораблей, тяжёлых БВС или вертолётов

// Производство

Антивандальные телекоммуникационные шкафы

Российское производство климатических напольных и подвесных шкафов с интеллектуальной адаптивной климатической системой. Соответствие ГОСТ и международным стандартам.

Технические характеристики

Стандарт19" IEC 297 / ГОСТ 28601-90

Климатическое исполнениеУХЛ 1.1 по ГОСТ 15150-69

Рабочая температура-40°C … +50°C

Влажностьдо 80% при 25°C

Степень защитыIP54 (ГОСТ 14254-96)

Питание оборудования48В постоянный ток

Макс. мощность ИБЭП3600 Вт

Ёмкость АКБ75 Ач

Объём вентиляции480 м³/ч

Поставлено2 900+ шкафов

❄️

Адаптивная климатика

Интеллектуальная система климат-контроля: приточно-вытяжная вентиляция, кондиционирование и встроенный обогреватель. Гравитационные жалюзи для уменьшения тепловых потерь.

🔋

Три режима электропитания

Основная сеть 220В, резервная сеть 220В и автономный режим от АКБ 75 Ач. Переход на АКБ осуществляется автоматически при сбое сетевого напряжения.

🛡️

Антивандальное исполнение

Степень защиты IP54 в закрытом состоянии. Предназначен для эксплуатации на открытом воздухе. Усиленная конструкция корпуса.

📦

Напольные и подвесные

Производство как напольных (с ИБЭП), так и подвесных шкафов различной конфигурации в 19-дюймовом стандарте для размещения телекоммуникационного оборудования.

// Реализованные проекты

Реализованные проекты

Практический опыт разработки, производства, испытаний и внедрения радиотехнических решений.

Антенные системы для Wi-Fi роутеров и производство модернизированных роутеров

Разработка специализированной антенной системы с круговой поляризацией для роутера Wi-Fi. Производство в специализированном корпусе модернизированных роутеров Wi-Fi.

27 000 роутеров

Всепогодные антивандальные телекоммуникационные шкафы для ШПД CS-OFDMA

Разработка конструкции и технического оснащения всепогодного, антивандального, телекоммуникационного шкафа для системы ШПД CS-OFDMA.

2 900 шкафов

Фазированные антенные системы и панельные антенны для ШПД CS-OFDMA

Разработка, производство и поставка фазированных антенных систем и панельных антенн для ШПД CS-OFDMA. Серии ФАС-ВК-КП-300-350 и ФАС-ВК400Х-16.

>1000 изделий

Устройства подавления помех на базе ПАВ-фильтров (диапазон 300 МГц)

Разработка технического решения для фильтрования сигналов на несущей частоте РПУ БС системы ШПД CS-OFDMA. ПАВ-фильтры разработаны совместно с ООО «НПП «Техно-ПАРК».

100 УПП

Натурные испытания ЭМС LTE TDD/FDD ПАО «МТС» в Краснодарском крае

Участие в проведении натурных экспериментальных исследований ЭМО, условий обеспечения ЭМС РЭС сетей стандарта LTE TDD/FDD ПАО «МТС» в полосе 2540–2670 МГц, в том числе в рамках проекта «100 локаций».

МТС / ЭМС

Снятие ограничений на функционирование LTE 900 МГц в Ярославской области

Научно-исследовательская экспериментальная работа. Разработаны и внедрены технические решения, обеспечивающие снижение уровня непреднамеренного помехового воздействия на РЭС ВРНС.

LTE 900

Высокоскоростной канал передачи данных «земля-борт» для гражданской авиации

Научно-исследовательская работа по организации высокоскоростного канала «земля-борт» для гражданских самолётов Росавиации. Задействован самолёт экспериментальной авиации ТУ-134.

Авиация

Лётная экспериментальная работа в Амурской области

Работа с использованием самолёта-лаборатории позволила Заказчику существенно повысить эффективность использования диапазона 900 МГц в интересах развития стандарта LTE900.

ЛЭИ

Системы обнаружения и подавления БВС на объектах ТЭК

Научно-исследовательские экспериментальные работы в интересах развёртывания систем обнаружения и подавления БВС на объектах топливно-энергетического комплекса. Оценка условий ЭМС РЭС обнаружения и подавления БВС.

БВС / ТЭК

// Инструментальное обеспечение

Инженерная и измерительная база

Приборная база и компетенции для разработки, проверки характеристик, анализа ЭМО и подтверждения решений натурными измерениями.

Приборная база

R&S FSH4 Spectrum Analyzer · 1309.6000K24

R&S FSH8 Spectrum Analyzer · 1309.6000K28

R&S FSH3 Spectrum Analyzer · 1145.5850.23

R&S TSMW Анализатор сетей · 1503.3001K02

R&S SMBV100A Vector Signal Generator

UNI-T UTD2102CEX Digital Oscilloscope

Авт. сканирующая антенная система 1700–2700 МГц

Пневматическая мачта — подъём до 10 метров

БПЛА FIMI X8 SE 2022 — до 200 метров высоты

Система автономного электропитания

Возможности

Экспериментальные исследования ЭМО в полосе радиочастот от 300 до 8000 МГц

Автоматизированный мониторинг ЭМО с отображением результатов на цифровых картах и измерение параметров радиоизлучений

Ведение базы данных результатов измерений и маршрута; отображение маршрута и параметров ЭМО на карте

Определение местоположения источников радиопомех

Расчётно-аналитический комплекс: расчёт трасс распространения радиоволн с использованием цифровых моделей рельефа и городской застройки

// О компании

О компании

ООО «НПП ИРТ» образовано в 2016 году. Основу коллектива составляют высококвалифицированные научные и инженерные кадры, обладающие глубокими теоретическими знаниями и практическим опытом в сфере телекоммуникаций, информационных технологий, создания и эксплуатации сложных радиотехнических систем.

Ведущие специалисты компании имеют опыт работы в обеспечении условий ЭМС РЭС различного назначения с 2001 года. Являются авторами и правообладателями программ для ЭВМ для расчёта условий ЭМС РЭС стандартов GSM-900, GSM-1800, IMT-2000/UMTS (3G), LTE (4G).

Специалисты компании — разработчики и патентообладатели технологий повышения помехозащищённости: антенная система авиационных РЭС ПРМГ-76, модернизация диспетчерского радиолокатора РСП-6, модернизация радиолокатора ПРВ-13.

Производственная деятельность регламентирована государственными стандартами и базируется на собственных разработках. Зарегистрированы свидетельства о государственной регистрации программ для ЭВМ.

Авторы Типовых Программ и Методик проведения Лётных экспериментальных исследований (ЛЭИ) и натурных испытаний на ЭМС РЭС стандартов GSM, UMTS, LTE

Участие в проведении испытаний ЭМС РЭС сетей операторов «Большой тройки» на всей территории РФ

Собственный расчётно-аналитический комплекс для частотного и территориального планирования групп РЭС

Мобильная измерительная лаборатория и беспилотный комплекс для дистанционного измерения ЭМО до высоты 200 метров

В коллективе работают доктора и кандидаты технических наук

Антенные системыдля подвижной радиосвязи
